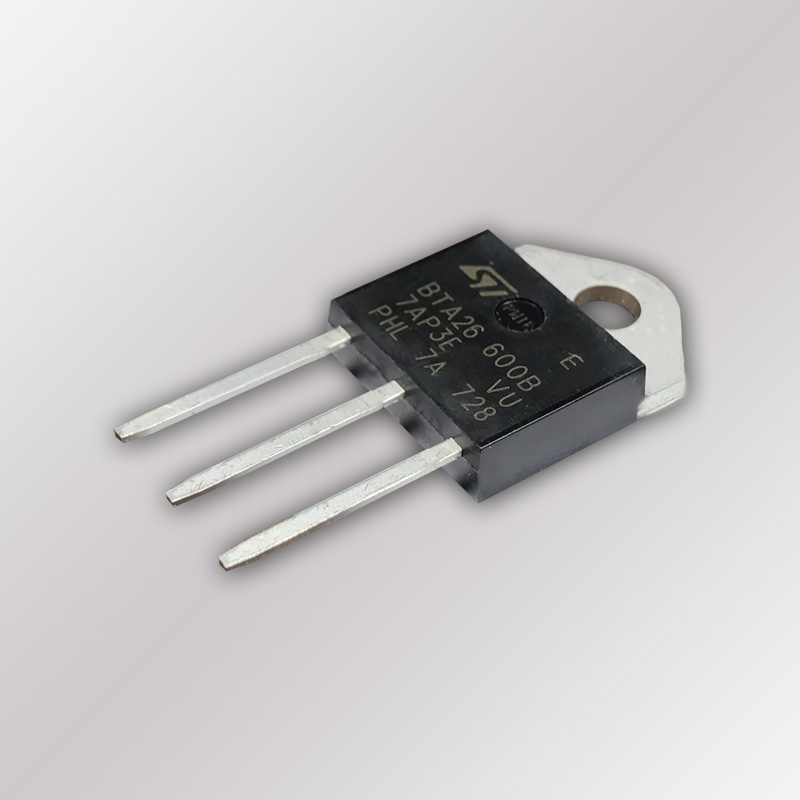

Симистор BTA26-600BRG STM — оригинальный симисторный полупроводниковый элемент 25А (триак) STMicroelectronics для управления нагрузками с током потребления до 25 Ампер (5,5 кВт при напряжении 220В) при соответствующем охлаждении. Используется в качестве силового элемента регуляторов мощности типа РМ-2, РМ-2 new, РМ-2м, РМ-2 Pro, представленных в данном разделе.
Подробнее — смотрите «характеристики»

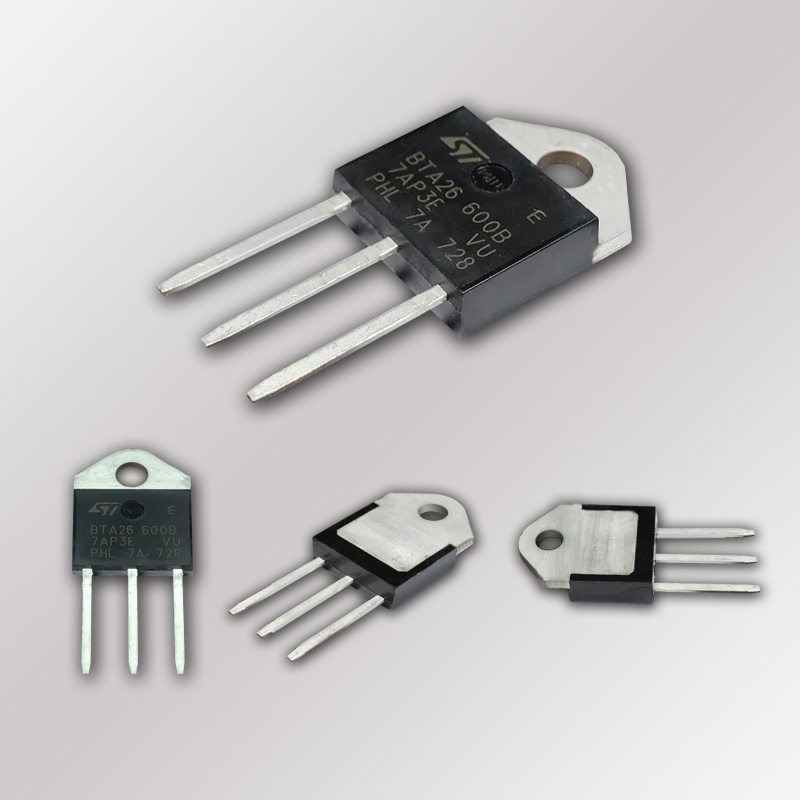

Имеет два силовых вывода подключения — А1 (левый) и А2 (средний) и один управляющий — G (правый). Его особенностью является возможность проводить ток как от анода к катоду, так и наоборот. Наиболее надежный метод подключения к выводам (особенно А1 и А2) — это пайка. Симистор ВТА26 может как впаиваться в специальную плату, так и может осуществляться прямая пайка силовых и управляющих проводов к его ножкам. Так как провода обычно значительно толще, чем отводы симистора, будьте аккуратны, чтобы не отломить их. Рекомендуем производить подключение через промежуточную колодку, как на готовых симисторных блоках типа SR2025 и SR2032. К регуляторам мощности РМ-2 подключение производится проводом 0,5 — 1,5 кв.мм, к ТЭНу или другому электропотребителю — от 1,5 до 4,0 кв.мм.
При подключении управляющих и измерительных проводов на входе и выходе симистора BTA26-600BRG STMicroelectronics к симисторным регуляторам мощности — Обратите внимание!!! — что у РМ-2, РМ-2 new подключение одинаковое: кл.1 — А2, кл.2 — G, кл.4 — А1, а в модификациях РМ-2м, РМ-2 Pro — схемы подключения отличаются.
Для того, чтобы купить симистор BTA26-600BRG оригинальный импортный производства STM (STMicroelectronics), достаточно добавить данный элемент в корзину и оформить заказ, либо произвести быстрый — заказ «Купить в 1 клик». При заказе выбирайте необходимое Вам количество, с учетом того, что зачастую пересылка данной детали будет стоить дороже самого изделия. Поэтому удобнее и дешевле будет приобрести ее вместе с регулятором мощности, либо взять несколько штук вместо одной.
Данный силовой элемент входит в стандартную комплектацию таких моделей как РМ-2 и РМ-2 new в количестве 1 шт. Для других — приобретается отдельно. Также у нас на сайте можно заказать более мощный вариант симистора на 40А (Ампер), также в исполнении корпуса TOP-3 — симистор BTA41-600BRG STM.
| Тип прибора | |
| Симисторный модуль | для регулятора РМ-2 |
| Модель | BTA26-600BRG |
| Производитель | STM |
| Технические характеристики | |
| Максимальный ток активной нагрузки, А | 25 |
| Максимальная мощность нагрузки, Вт | 5500 |
| Максимальный краткий импульсный ток в откр. сост., А | 250 |
| Рабочее напряжение прибора, В | 220, 50 Гц |
| Максимальное обратное напряжение, В | 600 |
| Отпирающий ток, минимальный, мА | 50 (100) |
| Ток удержания, мА | 80 |
| Напряжение управления постоянное DC, В | 0,2 … 1,3 |
| Время (скорость) открытия выхода, сек | 0,000002 |
| Материалы и комплектующие | |
| Силовые элементы коммутации | двунаправленный тиристор |
| Модель силовых элементов | BTA26-600BRG, Standart |
| Вес, размеры, энергопотребление | |
| Габаритные размеры (Д х Ш х В), мм | 36х20х4,5 |
| Вес, кг | 0,005 |
| Тип корпуса | TOP-3 |
| Температурный режим эксплуатации, °С | -40…+125 |
| Защита и гарантия | |
| Гарантия | 12 мес. |
