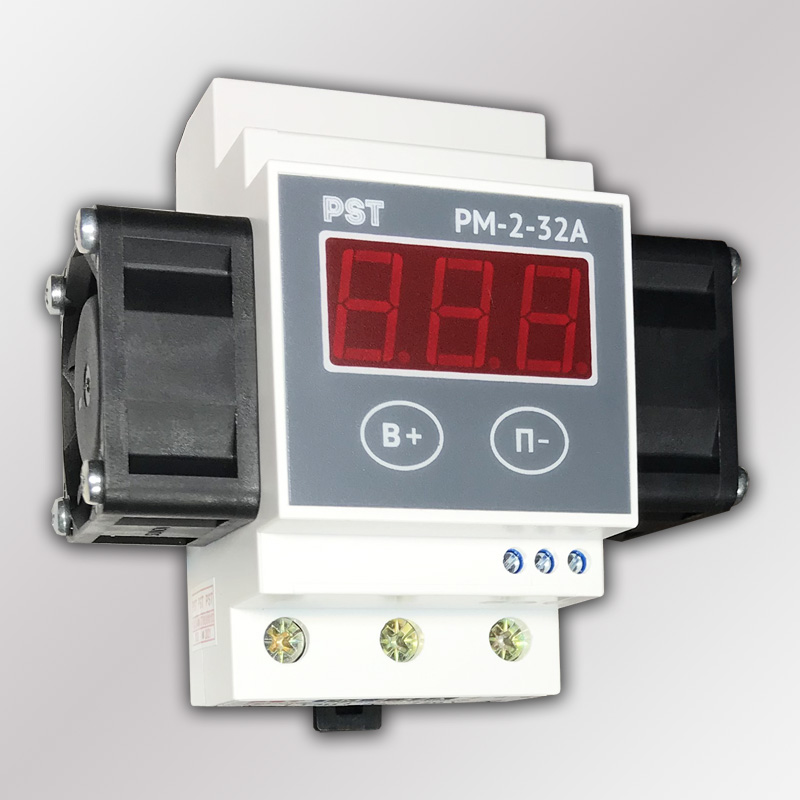

Регулятор мощности РМ-2-32А

Терморегулятор ТК-125с PST – это цифровой термоконтроллер от -55 до +125°C с точным выносным датчиком DS18B20 (0,1C) и перекидным «сухим» контактом 1С на выходе управления нагрузкой до 7000 Вт (мах 8 кВт). Может работать как в режиме «НАГРЕВА», так и «ОХЛАЖДЕНИЯ». Имеет импульсный блок питания (ИБП) с широкой полкой от 70 до 280В (АС) и от 100 до 300В (DC), предусмотрен режим работы от генератора. Датчик температуры гальванически развязан с сетью 220в. Есть возможность блокировки настроек.

Назначение и принцип работы

Цифровой термоконтроллер ТК-125с является аналогом стандартной модели ТК-125, но имеет независимый вход (см. дополнительные фото No1 и 3) для подключения питающего напряжения от сети переменного или постоянного тока для работы самого прибора (обозначен как 220В красным) и независимый мощный выход управления нагрузкой с перекидным «сухим» контактом (доп. фото No2).

В остальном по назначению и принципу работы соответствует терморегулятору ТК-125 (посмотреть здесь), который имеет более простую конфигурацию входов питания и управления и более быстрое подключение к сети 220в и нагрузке. Также имеет настраиваемую точность поддержания заданной температуры (гистерезиса отклонения) от 0,1 до 99,9C (для однократного нагрева), независимые для режимов «ХОЛОД» и «ТЕПЛО», энергонезависимую память и блокировку настроек.

Особенности конструкции и работы ТК-125с

В полной мере, термоконтроллер ТК-125с PST с выносным датчиком может реализовать все функции основной модели (ТК-125) и дополнительно его конструкция имеет возможность коммутировать через свои контакты любое напряжение:

• – хоть стандартное переменное AC 220-230 В (при этом нагрузка на контакт NO до 40А, на NC до 30А при 240VAC)
• – хоть постоянное DC — 3 – 5 – 9 – 12 – 24 – 30 вольт для управления устройствами с постоянным напряжением питания (при этом ток не должен превышать 30А при 30VDC).

Учитывая, что цифровой термоконтроллер ТК-125с фактически конструктивно имеет 2 (два) контакта — один нормально разомкнутый (NO) и один нормально замкнутый (NC), при помощи второго контакта можно организовать параллельное управление еще одним исполнительным устройством, или же средством автоматического контроля или оповещения (сигнализации).

Схема подключения терморегулятора ТК-125с PST

На рисунке ниже, приведена схема подключения термоконтроллера ТК-125с с «сухим» перекидным контактом к питающей сети 220в (либо другому источнику питания с переменным 70-280V (генератор) или постоянным напряжением 100-350V (например АКБ)), измерительного датчика температуры и непосредственно коммутация нагревательного или охлаждающего оборудования к силовым управляющим выводам, расположенным в нижней части корпуса.

На схеме видно, что цепь питания прибора и управления нагрузкой разделены. Т.е. силовые контакты управления терморегулятора ТК-125с являются независимыми, без постороннего потенциала. Таким образом, без подачи на них питающего напряжения, могут просто выполнять роль коммутатора какой либо из цепей автоматизации процессов. Также эти независимые контакты могут, при подаче соответствующего потенциала, управлять нагрузками как с питанием переменным (АС), так и постоянным током (DC).

Также на схеме ТК-125с отображено наличие 2-х контактов. Один из них основной — нормально разомкнутый (NO) с возможностью включать и выключать любые цепи от 0 до 8000 Вт, второй — нормально замкнутый (NC), который может отключать, какой либо из режимов систем автоматики при включении первого. Также имеет большой нагрузочный потенциал, вплоть до 30 ампер.
