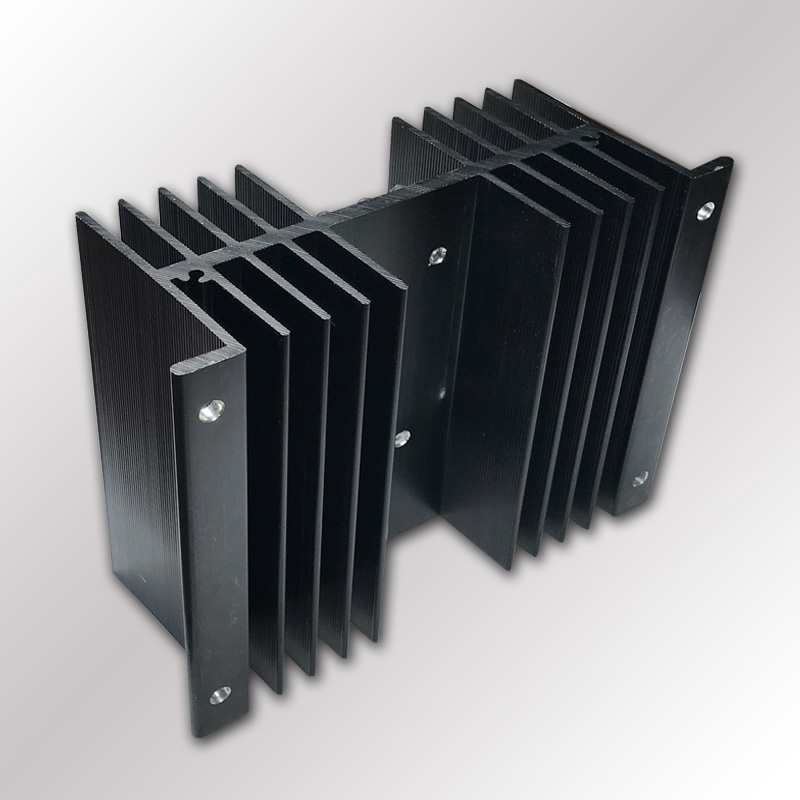

Регулятор на симисторе SR2025 PST с радиатором, для автоматики регулирования мощности РМ-2 – готовый силовой модуль для реализации его внешней части в задаче управления и стабилизации характеристик потребления тока нагрузкой номинальной мощностью от 100 до 4400 Вт (20 А). Модель SR2025 реализована на высококачественном радиаторе охлаждения Kinsten с высокой теплопроводностью и теплоотдачей, оригинальном симисторе — BTA41-600BRG STMicroelectronics, клеммной колодке Legrand. Максимальный транзитный ток — 25 А при t о.с. = 25°С.
Силовой модуль SR2025 – предназначен для того, чтобы собрать цифровой регулятор на симисторе номиналом 2 – 4,5 кВт своими руками. Для управления регулированием и удержанием напряжения на выходе симистора, установленном на радиаторе, используется электронный регулятор мощности РМ-2 (посмотреть здесь), либо его аналоги РМ-2mini, РМ-2м, РМ-2Pro.
Управляющие сигналы от РМ-2 подаются на клемму № 4 SR2025 (вывод «G» BTA41), регулируя угол открытия симистора для подачи к нагрузке – на клеммы № 1 («0») и № 3 («Ф») – строго установленного пользователем в памяти прибора, среднеквадратического значения U-ния, независимо от его колебания на входе. Фактически симистор на радиаторе – модель SR2025 PST, это исполнительная силовая часть регулятора-стабилизатора мощности, без которой невозможна его работа, и рассчитанная на ток 20 – 25 А.
Регулятор-стабилизатор мощности и напряжения РМ-2 подключается к симистору на радиаторе SR2025 проводом с сечением 1,0-1,5 кв. мм по схеме соотношения выводов, приведенных ниже в таблице. Внимание!!! Данная последовательность подключения актуальна только для стандартной модели РМ-2.
| прибор РМ-2 | силовой блок SR2025 |
| кл.1 | кл.3 («синий») «А2» |
| кл.2 | кл.4 («желтый») «G» |
| кл.3 | кл.1 («ноль») |
| кл.4 | кл.2 («красный») «А1» |
Для того чтобы собрать регулятор на симисторе своими руками, можно использовать готовый силовой симисторный модуль SR2025, подключив его с помощью проводов с необходимым сечением (управление 1-1,5 кв.мм, питание от сети 220В и к нагрузке не менее 2,5 кв.мм (6,0 max). Для защиты силового элемента от перегрузки необходимо использовать автомат токовой защиты соответствующего номинала 10 , 16, или 20А. При индуктивной или емкостной нагрузке – автомат меньшего значения или класса «В», вместо «С».
Согласно протоколам испытаний силовой части регулятор на симисторе SR2025 PST при температуре окружающей сред t о.с. равной +25°С и напряжении на выходе 220В АС, зафиксированы и приведены в таблице следующие показатели нагрева в зависимости от мощности нагрузки.
| Мощность нагрузки, Вт | Температура радиатора, t°С |
| 2500 (2,5 кВт) | 37,8 |
| 3000 (3,0 кВт) | 40,5 |
| 3500 (3,5 кВт) | 42,6 |
| 4000 (4,0 кВт) | 46,3 |
| 4500 (4,5 кВт) | 48,3 |
| 5000 (5,0 кВт) | 52,8 |
| 5500 (5,5 кВт) | 53,5 |
Достоинства и недостатки
Достоинства:
Гарантия: 24 мес.
| Тип прибора | |
| Симисторный модуль | 20 — 25 А, регулятора мощности РМ-2 |
| Модель | SR2025 |
| Производитель | PST |
| Технические характеристики | |
| Максимальный ток активной нагрузки, А | 25 |
| Максимальная мощность нагрузки, Вт | 5500 |
| Диапазон установки напряжения поступающего на нагрузку, В | 20 — 260 |
| Рабочее напряжение прибора, В | ~0-260, 50 Гц |
| Материалы и комплектующие | |
| Силовые элементы коммутации | симистор |
| Модель силовых элементов | BTA41-600BRG STMicroelectronics |
| Радиатор охлаждения | Kinsten HS 114-100 |
| Паста теплопроводная | НОМАКОН КПТД-3 |
| Клеммная колодка | Legrand Nybloc 6 кв.мм |
| Вес, размеры, энергопотребление | |
| Габаритные размеры (Д х Ш х В), мм | 120х100х50 |
| Вес, кг | 0,345 |
| Защита и гарантия | |
| Гарантия | 24 мес. |
