Регулятор мощности РМ-2-16А

Цифровой симисторный регулятор мощности РМ-2-16А для ТЭНа на 3 кВт (max 4 кВт, + опция «разгон», + «автоматическое отключение выхода») является аналогом модели РМ-2, но обладает собственным встроенным симисторным силовым элементом BTA26, который рассчитан на номинальный ток 16 ампер (max 25А) или долговременную активную нагрузку до 3500 ватт. С высокой точностью поддерживает заданный пользователем уровень питающего напряжения, что обеспечивает потребление мощности на одном уровне, независимо от внешних колебаний в питающей сети 220 В. Имеет собственную независимую систему охлаждения без использования внешнего радиатора.

Новая модель 2021 года (см. на доп.фото — 1-4), в отличии от старой, получила более мощный и производительный процессор STM32, позволивший увеличить скорость обработки информации и повысить точность стабилизации с 1В до 0,5 Вольт. Получила 3 клеммы под индикатором (+, Р, В) — для внешнего управления «разогревом» и «аварийной остановкой». Также расширились программные возможности и отображаемые на индикаторе данные, а именно:

• добавлена память 10-ти независимых установок выхода мощность/напряжение с их быстрой заменой в большую или меньшую сторону
• на экран теперь можно выводить реальное значение текущей потребляемой мощности в Ваттах или Киловаттах на выходе регулятора-стабилизатора
• возможна установка показателей ТЭНа по мощности или сопротивлению, расширен диапазон настройки выхода, есть сброс на заводские настройки.

Регулятор мощности РМ-2-16А new – это полностью завершенное устройство для регулирования нормированного потребления энергии практически любыми электроприборами до 4-х кВт с питанием от сети 220 вольт. Ссылка на полную версию инструкции к новой модели с подробными данными приведена в конце описания.

Для чего применяется

Регулятор мощности РМ-2-16А – это универсальный прибор, который может использоваться для следующих основных автоматизированных процессов:

• борьба с высоким напряжением на целом объекте или для отдельных электроустройств с целью предотвращения их повреждения и продления срока эксплуатации
• обеспечение стабильных характеристик производительности работающих приборов с преимущественно активной составляющей энергопотребления
• предотвращение выхода из строя важных электроприборов в ходе производственного или иного процесса для предотвращения финансовых потерь из-за колебаний и скачков напряжения во внешней питающей сети.

Техническое описание конструкции

Как и было описано выше, регулятор мощности на симисторе РМ-2-16А – полностью автономный прибор АКИПиА для поддержания заданного уровня среднеквадратического значения U-ния с целью защиты и стабильных выходных характеристик электроприборов. Представляет из себя электронный цифровой прибор, шириной 70 мм (без учета зазора по вентиляции) для крепления на стандартную DIN-рейку 35мм. Совмещает в себе более простую модель — РМ-2, дополненную силовым исполнительным элементом (симистором), который смонтирован в силовую схему и обеспечивает электрическую часть управления нагрузкой.

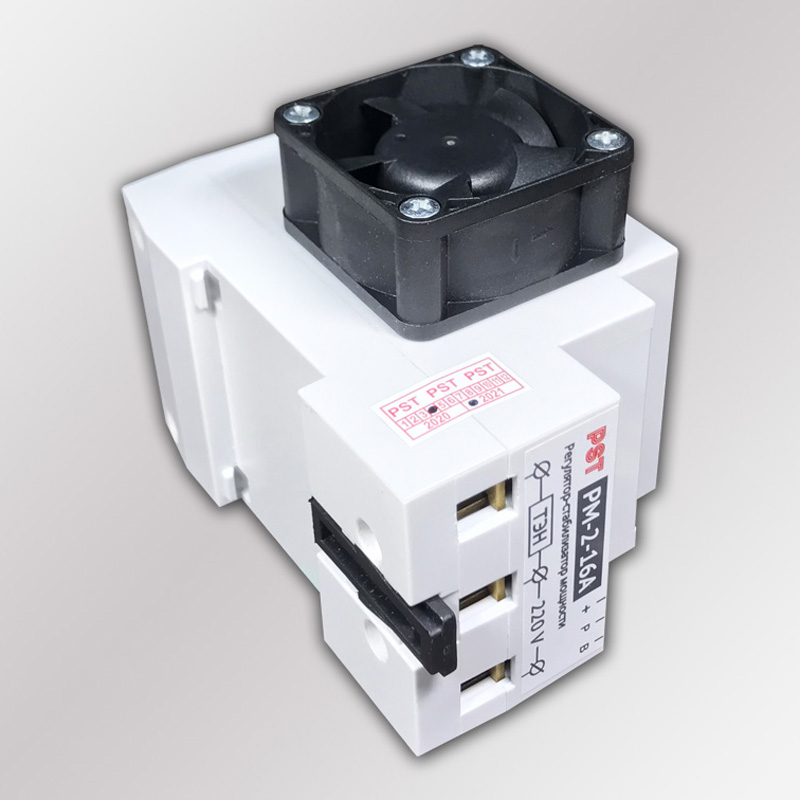

На внешней стороне корпуса (справа) смонтирован вентилятор (кулер) для принудительного охлаждения полупроводника, расположенного внутри и является неотъемлемой частью самого устройства.

Какими устройствами может управлять

РМ-2-16А может, без каких-либо дополнительных устройств и электроэлементов управлять:

• отдельным электроприбором до 3,5 кВт, который допускает в работе отклонение формы питающего сигнала от стандартной синусоидальной формы – все активные (ТЭНы, различные нагревательные элементы, стандартные и металгалогеновые лампы освещения, ИК – обогреватели и многие другие потребители ( до 90% от общего числа)
• группа нагрузок, например установленные в одном помещении (доме), суммарным потреблением не более 3500 ватт (16А при U=220V).

Правильное использование функции разгона

Два маломощных контакта на лицевой панели прибора РМ-2-16А или РМ-2-32А, расположенные чуть ниже цифрового индикатора (синего цвета), предназначены для подключение кнопки или тумблера любого, даже самого минимального номинала. Подойдет любой микро-переключатель с фиксацией, так как напряжение в этой цепи управления симистором менее 1,5 вольт, а ток не более 20мА. Главное требование — это отсутствие подсветки кнопки от внешнего потенциала. Это обязательное условие! При его нарушении прибор практически полностью выходит из строя и это не является гарантийным ремонтом! Если есть необходимость в световой индикации — используйте переключатель с двумя независимым блоками контактов (2х2) и внешний независимый световой индикатор.

Более удобно, производить управление «разгоном» конечно же в автоматическом режиме, например, через контакт любого электрического терморегулятора, который будет удерживать цепь замкнутой до достижения заданной Вами температуры. Также для этой цели можно использовать специализированный таймер — регулятор отбора ШИМ-2 с двумя независимыми каналами измерения температуры и встроенными терморегуляторами для управления процессами управления нагревом емкости при «разгоне» и управление работой электромагнитного клапана отбора в ректификационной колонне или самодельном самогонном аппарате.

Что делать если необходимо управлять более мощным оборудованием

Если планируемая к контролю нагрузка превышает это значение – необходимо использовать младшую модель — высокоточный цифровой регулятор мощности РМ-2 (расположен в этом разделе каталога), с использованием дополнительных внешних силовых устройств коммутации – мощный симистор, смонтированный на радиаторе охлаждения вплоть до 300 кВт.

Либо использовать модель, полностью аналогичной конструкции, для быстрого монтажа без использования навесного оборудования и рассчитанную на большее значение тока вплоть до 25А — регулятор мощности РМ-2-25А или самый мощный вариант на 32А — регулятор мощности РМ-2-32А.

Подробно изучить особенности использования регулятора-стабилизатора мощности РМ-2-16А new, его настройки, подключения питания и нагрузки можно в — инструкции по эксплуатации регулятора мощности РМ-2-16А new.

Достоинства и недостатки

Достоинства:

• высокоточная регулировка
• быстрый монтаж — не требует дополнительных внешних элементов и их сборки
• достаточная мощность в большинстве случаев
• контроль и индикация о повреждении силового элемента
• функция предварительного разгона – есть
• возможность калибровки вольтметра

Гарантия: 24 мес.
